名称： |
|
|
|
| 产品名称： |
FFM62系列电磁流量计 |
| 产品类别： |
流 量 仪 表 系 列-电磁流量计
|
| 产品型号： |
FFM62系列 |
| 产品颜色： |
|
| 市场价： |
FFM62系列 |
|
|
产品描述：
|
|

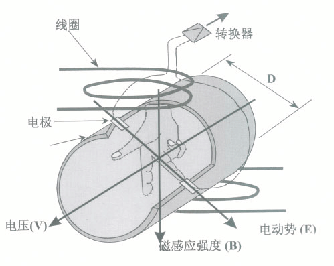

FFM62系列电磁流量计由传感器和转换器两大部分组成。传感器典型结构如下图所示，测量管上下装有励磁线圈，由转换器提供励磁电流产生磁场充满测量管道，一对或多对电极装在测量管内壁（与磁场方向垂直）与液体接触来检测并引出感应电动势，通过电缆送到转换器进行信号处理。测量管内壁安装有绝缘衬里，形成高阻抗非磁性测量管道。衬里与被测流体接触，不同腐蚀性、磨损性和温度的流体选用不同类型的衬里。 |
 |
FFM62型智能电磁流量计测量原理是基于法拉第电磁感应定律：导电液体在磁场中做切割磁力线运动时，导体中产生感应电势，其感应电势E为：
E=KBVD
式中：
K---------------- 仪表常数
B---------------- 磁感应强度
V---------------- 测量管道截面内的平均流速
D --------------- 测量管道截面的内径
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动在测量电极上感应出一个与平均流速成正比的电压，由此可以得出通过管道的体积流量为：
Q=0.785DE / KB
式中：
Q---------------- 体积流量
E---------------- 感应电压
由此式可知，当测量管结构、磁场磁感应强度一定时，体积流量与感应电势成正比。测量出感应电压就可得到流过管道的体积流量。将感应电压信号通过一对或多对与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA、频率信号或Hart协议通讯的输出。
|
|
|
|
|
|
|
|
